Console numérique Allen & Heath QU-24

Avis : Les contrôles sont en anglais. Cela rend inévitable l'utilisation de termes de langue anglaise.

Site du constructeur : http://www.allen-heath.com/ahproducts/qu-24/

Manuel de référence PDF (Firmware 1.7)

Manuel de référence PDF (Firmware 1.8)

Description sommaire :

• 24 entrées monos (XLR ou TRS)
• 3 entrées stéréos
• 20 sorties
• 25 faders motorisés
• 2 sorties MATRIX stéréos
• 2 groupes stéréos avec sorties dédiées
• 4 groupes de mutes (2 stéréos)
• 4 moteurs d'effets (4 envois et 4 retours)
• 4 groupes DCA (télécommande de niveau sonores)
• Peut servir de carte de son 32 entrées et 32 sorties
• DAW Midi control (surface de contrôle pour logiciel de studio d'enregistrement) : Pour ordinateurs Apple seulement... Pour le moment du moins.
• Sorties digitales via AES
• 10 SOFT KEYS programmables
• Channel Ducker
• Talkback
• Custom Layer : Possibilité de mettre au premier niveau 24 entrées ou sorties au choix en programmant un Custom Layer.
• Possibilité d'installer une lampe led à 4 pins.



Contrôle le la QU-24

Processing :

Pour les entrées:

• Pré-amplification:
  • Ajustement du gain
  • Nommer l'entrée
  • Alimentation fantôme 48V
  • Insertion
  • Délais
  • Inversion de phase
  • Linker avec une autre entrée (pour utilisation en stéréo)
  • FX insert
  • Ducker insert

Pour les sorties : à venir

Pour les groupes : à venir

Pour les Matrix : à venir



• Gate
• PEQ
  • HPF
  • 4 poignées sur lesquelles on peut décider la largeur de la bande, la fréquence ainsi que le gain. On constate en temps réel sur l'écran l'effet de l'ajustement sur la courbe de fréquence.
  Compresseur :
  • 8 librairies de compression programmées à l'usine regroupées par utilité ex : VOX ainsi que la possibilité d'enregistrer nos propres programmes

Routing :

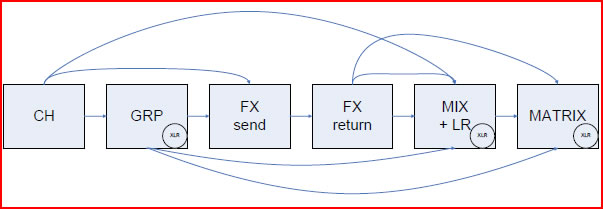

La préparation du tableau ci-dessous ma aidé à dissiper toute confusion à propos du routing. Pour des configurations un peu complexes il est parfois nécessaire d'y visualiser le signal en question pour s'assurer que tout est correctement configuré.

Comme par exemple, si on désire contrôler le niveau sonore de plusieurs canaux, il est parfois pratique d’utiliser un sous-groupe. Il faut alors assigner le signal des canaux à contrôler au sous-groupe et le sous-groupe à la sortie désirée (MIX ou LR). Il faut s’assurer que le chemin qui va directement du canal au mix soit fermé sinon baisser le niveau sonore du sous-groupe n’aura pas d’effet puisque les MIX recevront le signal directement des canaux.

Différence entre sous-groupe et un DCA : Lorsqu’on utilise un sous-groupe, le signal y est vraiment acheminé. Par contre un DCA fait le même travail mais comme une télécommande sur les canaux concernés.

Légende :

• CH : Channel
• GRP : Groupe

Home :

• Home :
  • Affichage de la version du Firmware et de l'utilisateur actuel (ex : Admin)
  • Accès à l'écran des groupes de mutes
  • Vérouillage de la surface
  • Procédure de fermeture de la console
• User
  • Login des 3 types d'utilisateurs : Admin, Standard et Basic
• Meters : Tous les indicateurs d'activité audio en un seul coup d'oeuil.
• RTA : Représentation visuelle sur 31 bandes de l'utilisation des fréquences par le signal
• QU-Drive : Enregistrement stéréo ou Multipiste (18 pistes). J'utilise un disque dur WD My Passeport Ultra 2To.

FX :

Programmation des effets. Représnté par un rack d'effet et possibilité de les router via le "Back Panel"

Effets disponibles :

• Reverbs
• Delays
• Modulators :
  • Chorus
  • Flanger
  • Phaser etc

Scenes :

Possibilté d'enregistrer un maximum de 100 scènes

Setup :

• Audio :
  • PAFL : Enregistrement des préférences pour le PAFL
  • Talk back : Enregistrement des préférences
    • HPF
    • 48V
    • Gain
    • Routing
  • Sign gen : Générateur de bruit de calibration :
    • Sine
    • White noise
    • Pink noise
    • Band Pass noise
• Contrôle :
  • Custom Layer : Paramétrage des entrées à assigner dans le "Custom Layer"
  • Soft Key : Assignation d'un rôle pour les 10 boutons programmables. Il est possible de :
    • rendre silencieuse une entrée ou un groupe d'entrées
    • taper le tempo du delay
    • Réappliquer la scène courante
    • Enregistrer la scène courante
    • Scène suivante
    • Scène précédente
    • PALF Clear
    • QU-Drive stéréo jouer
    • QU-Drive stéréo enregistrer
    • QU-Drive multi track
    • DAW control
    • Talkback
  • Network
    • Adresse IP et nom de la console sur QU-PAD et QU-YOU
• USB data :
  • Scene
  • Library
  • Show
• I/O patch
  • Surface
  • D-Snake in
  • D-Snake out
  • Monitor
  • USB audio
• Utility :
  • Diagnostics
  • Calibration
  • QU-Drive
  • Firmware



Particularités

Le Snake digital :

Il est possible d’utiliser un « snake » digital relié à la console avec un fil réseau de catégorie 5. Le fil n'est pas très dispendieux mais les machines ne sont pas données malgré que leurs prix viennent de chuter de presque moitié.

Les modèles disponibles sont :

• AR2412 : 24 entrées Mic/Line et 12 sorties, peut se mettre en rack 3 espaces.
• AR0804 : 8 entrées Mic/Line et 4 sorties, peut se mettre en rack 1 espace.
• AB168 : 16 entrées Mic/Line et 8 sorties.

Contrôle de la console via WI-FI :

Presque toutes les fonctions de la console sont contrôlables par IPAD ce qui est très pratique car pas besoin de courir à la console pour chaque intervention lors d’une installation ou d’un test de son. L’interface (QU-PAD) est conviviale et très bien conçue. La même version de l’APP sert à contrôler aussi bien une console QU-16, une QU-24 ou une QU-32. Depuis la version 1.7 du Firmware, 2 IPAD peuvent contrôler la console.
Jusqu’à 7 musiciens peuvent contrôler leur moniteur à l’aide de l’application QU-YOU installée sur un Iphone ou un Ipod touch. Espérons qu’il sera bientôt possible d’utiliser des tablettes et téléphones Android.

Pour rendre tout ça fonctionnel, il suffit de se procurer un routeur et y relier la console par un fil réseau. Sur la console : NETWORK et sur le routeur : 1. Personnnellement j'utilise un routeur D-Link N300 payé 30$ chez Bureau en Gros en février 2015

Aide mémoire :

Comment faire :

• Réinitialiser la console comme à sa sortie de l’usine : Mettre en marche la console tout en tenant les touches « Reset » et « Setup » enfoncées.



Pierre Tremblay, Québec
